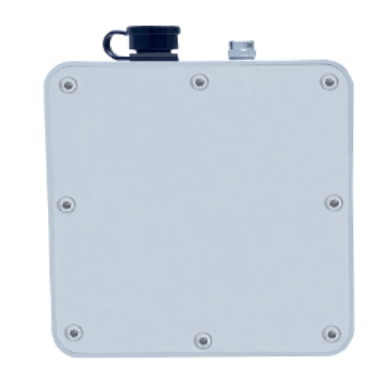

DX-LLX-1雷達流速儀是武漢徳希科技有限公司推出的新一代非接觸式測量流速的產品，該儀器采用了K波段平面微帶陣列天線，能量集中，低功耗；集成了垂直角度補償、流速濾波算法、信號強度檢測、RS485/RS232通信、無線通訊等功能；非接觸雷達測流方式測速時設備不受污水腐蝕，不受泥沙影響，少受水毀影響，土建簡單，便于維護，保障人員安全，特殊的天線設計使得功耗超低，大大降低了供電需求。不僅可用于平時流速監測，而且特別適合承擔急難險重觀測任務。

產品特點：

◆非接觸、安全低損、少維護、不受泥沙影響。

◆能勝任洪水期高流速條件下的測量。

◆具有防反接、防雷保護功能。

◆系統功耗低，一般太陽能供電即可滿足測流需要。

◆多種接口方式，既有數字接口又具有模擬接口，方便接入系統。

◆無線傳輸功能（可選），可將數據無線傳輸?shù)?.5km以外。

◆測速范圍寬、測量距離遠達40m。

◆多種觸發模式：周期、觸發、查詢、自動。

◆安裝特別簡單，土建量很少。

◆全防水設計，適合野外使用。

應用領域

1、河道、灌渠、防汛等水文測量。

2、江河、水資源監測。

3、環保排污、地下水管道管網監測。

4、城市防洪、山區暴雨性洪水監測。

5、地質災害預警監測。

產品參數

◆有效距離：0-40m

◆測量范圍：0.1-20m/s  0.1-40m/s

◆測量精度：±0.01m/s;±1%

◆分辨率：0.001m/s

◆供電電壓：9-24V

◆功       耗：∠0.5W

◆通信接口：RS485moubus

◆天線頻率：24GHZ

◆波束角：12°

◆垂直角范圍：20-70°

◆自動垂直角補償：精度±1°；分辨率±0.1°

◆增益調節：4級增益調節

◆工作溫度：-30-65℃

◆防護等級：IP67（最高可達IP68）

◆干擾抑制，支持工頻，雨天，跳變抑制，可設置8個頻率屏蔽點。

安裝注意事項

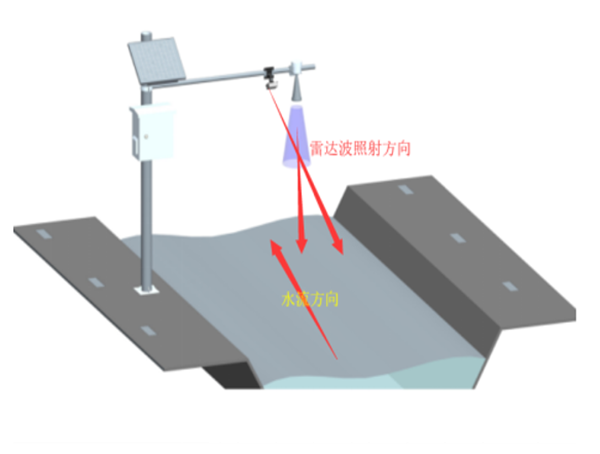

安裝點到水面開闊無遮擋，靠近河道中心位置，高度至少在最高水位以上0.5m處（雷達水位計或超聲波水位計有盲區，并且防止被水淹沒），原理橋墩，并且河道盡可能平直無落差，水流無回流。由于雷達流速儀測量的是表面流速，水面需要有明顯水流波紋（通常大于0.1m/s以上流速），水流速度越快，距離水面的距離可以越遠（最大30m以上，具體以實際測量為準），距離水面越遠，雷達波到水面的照射范圍也會越大，照射的水面范圍也會越大，要求河面的寬度必須大于雷達波照射的范圍。

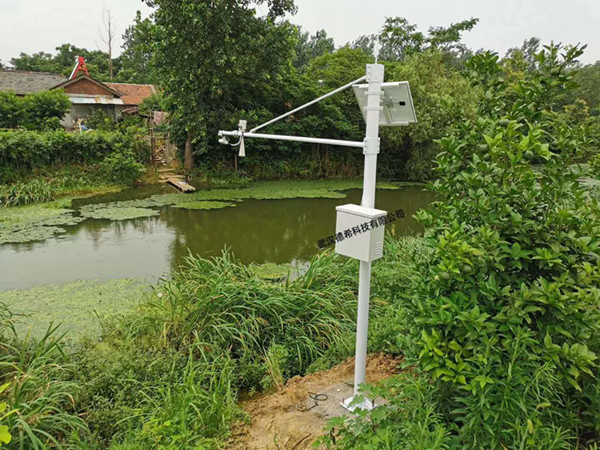

安裝案例
