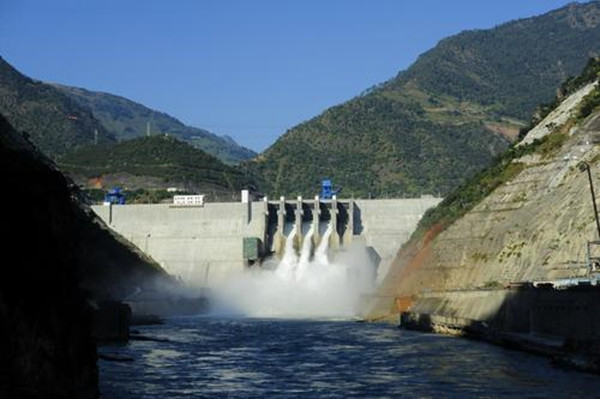

水電站下泄流量與當?shù)厣鷳B(tài)環境息息相關，各地環保局對所管轄區內的水電站要求全部安裝生態下泄流量監測系統，把數據實時上報省環保廳。

現將常見的幾種下泄流量計方法總結如下，以方便水電站業主進行參考。

一、管道下泄式

現場環境：出水口為管道形式（為下泄流量單獨修建的出水管道，根據下泄流量的工藝來配置適合的管徑）需保證滿管出水。

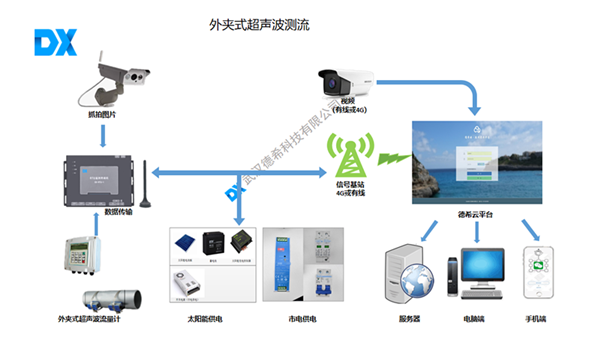

計量方式：安裝配套電磁/外夾式超聲波流量計等計量裝置，直接計量出流量。

特點：精度高，安裝施工難度較小，與普通供水管道測流區別不大，適用范圍較小，多數水電站不能提供此安裝環境。

相關產品技術參數：

1、精度：優于±1%

2、顯示：可連接2×10背光型漢字或者2×20字符型液晶顯示器，支持中、英、意三種語言

3、信號輸出：路4 20mA電流輸出，阻抗0～1K，精度0.1%，1路OCT脈沖輸出（脈沖寬度6 1000ms,默認200ms)1路繼電器輸出

4、信號輸入：3路4 20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號，可連接三線制PT100鉑電阻，實現熱量測量

5、數據接口：隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議

6、定制雙絞線，一般情況下限于50米；選用RS485通訊，傳輸距離可達千米以上

7、管材材質：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里

8、管內徑長度：15 6000mm

9、直管段：傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑）

10、測量種類：水、海水、工業污水、酸咸液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

11、溫度：溫度：-30  160℃

12、濁度：10000ppm且氣泡含量小

13、流速：0±10m/s

14、工作溫度：主機：-20 60℃；流量傳感器：-30  160℃

15、溫度：主機：85%RH;流量傳感器：可浸水工作，水深≦2m(注：傳感器灌膠后）

16、電源電壓：DC8 36V或AC85 264V

17、功耗：1.5W

二、渠道下泄式

現場環境：出水口是渠道形式，因渠道形狀多數為不規則，需人工修建量水堰槽計量方式：在斷面處安裝水位自動監測傳感器（雷達波測流、多普勒等），通過水位換算斷面過水面積，過水面積與流速積分換算得出流量值，也可以不安裝流速裝置，找專業水文勘測隊伍進行水位率定，通過水位推算流量值。

特點：安裝施工難度較小，適用范圍廣，精度高

相關產品技術參數：

（1）多普勒超聲波流量計

測量原理：多普勒效應，速度面積法

1、流速測量方位：0.02-5m/s（可擴大）流速測量精度：±1%±0.01m/s分辨率：1mm/s

2、水位測量范圍0-10m(可擴大）水位測量精度：±1cm  分辨率：1mm

3、流量測量范圍：0.001-999999999㎡m/h 流量測量精度：±2-3%（根據斷面形態有所不同）分辨率：0.001㎡m/h

4、溫度測量范圍：-20-65℃ 溫度測量精度：±0.5℃ 分辨率：0.1℃

5、供電范圍：9-24V

6、功耗：≦1W

7、數據刷新頻率：1HZ

8、接口：RS485 Modbus

9、線纜：4芯電纜+1芯導氣管 外殼材質：ABS

10、外形尺寸：220mm×70mm×33mm(L×W×H)

11、防護等級：IP68

12、工作溫度：-20-65℃ (不結冰）

13、標配20米專用線纜1根

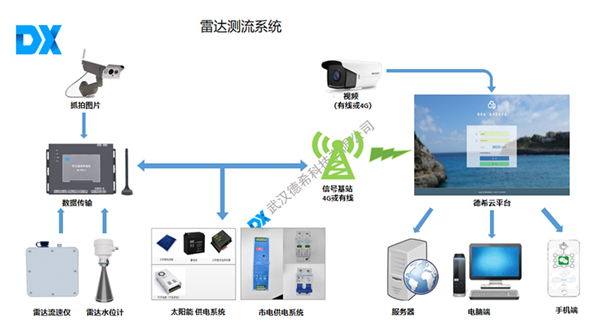

（2）雷達波流量計

1、流速測量有效距離：0-40m 測量范圍：0.1-20m/s;0.1-40m/s 測量精度：±0.01m/s;±1% 分辨率：0.001m/s

2、超聲波水位計：測量范圍0-5m或0-10m 測量精度：±0.5%FS 分辨率：1mm

3、雷達水位計：測量范圍0-30m 或0-70m 測量精度：±3mm或±1cm分辨率：1mm

4、供電范圍：9-24V

5、功耗：∠40mA

6、天線頻率：24GH  波束角：12°

7、通信接口：RS485moubus

8、垂直角范圍：20-70°

9、自動垂直角補償：精度±1°

10、增益調節：4級增益調節

11、支持工頻干擾抑制，雨天干擾抑制，跳變抑制，干擾頻點抑制。可設置不少于8個頻率屏蔽點，防止外部電磁干擾。

12、工作溫度：-30-65℃

13、防護等級：IP67（可增加至IP68）

14、1米延長線1根（已裝備好，不可拆卸，可延長）
