灌區量水是灌溉用水管理的基本條件，是促進節約用水的有效手段，以往的水費計量多采用按面積進行粗狂式預估，這對于節水灌溉是非常不合理的。近幾年來，灌區改革迫切需要完善灌溉用水計量系統。

現場為人工修建渠道，渠道斷面較小，泥沙含量較低，因此考慮使用多普勒超聲波流量計，可以同時監測水位，流速，流量，實時監控渠道內的水文情況，現場視頻實時查看現場情況，所有數據通過無線在平臺上面統一查看，最后在微信端或者電腦端查看分析

灌區信息化系統是一個為灌溉水利服務，資源配置與調度與一體的系統。灌區信息化系統包含信息的采集、傳輸、存儲和數據處理。本方案主要闡述多普勒流量計在灌區中的應用

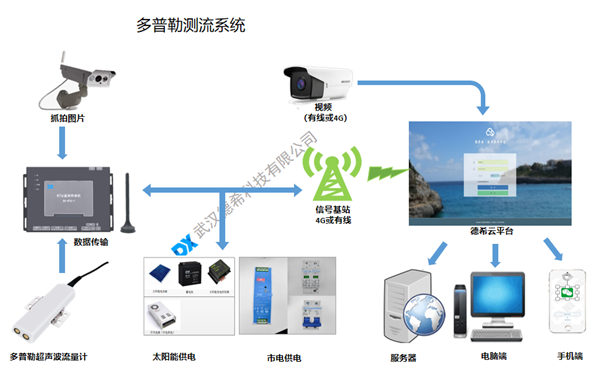

整個系統由以下幾個方面組成：

◆DX-LSX-1多普勒超聲波流量計探頭，用于測量渠道的流速、水位、水溫、流量、累計流量。利用支架固定在將設備固定在渠道上面，或者直接固定在渠道底部。

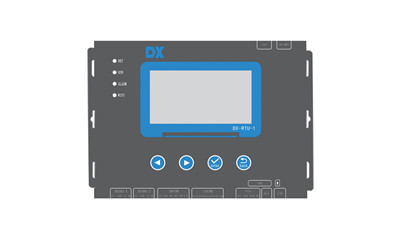

◆DX-RTU-1遙測終端機，用于采集本地傳感器的相應的數據，并將數據發送至服務器。

◆設備機箱，用于放置膠體蓄電池，充電器，遙測終端機等。

◆膠體蓄電池，用于給所有設備進行供電，一般選擇12V38AH.

◆太陽能電池板，用于給膠體蓄電池進行充電。

◆充電器，用于給膠體蓄電池充電。

◆立桿、避雷針、地籠，用于相應的土建，機箱等的固定。

◆服務器及相應的接收軟件，用于接收和解析遙測終端機發送上來的相應的報文，進行解析和存儲。

◆徳希云平臺，用戶可以通過WEB或者手機瀏覽器瀏覽各個站點的數據信息。

主要設備技術參數

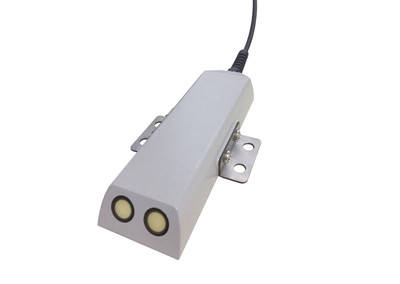

◆測流原理：DX-LSX-1多普勒超聲波流量計采用速度面積法測流，利用超聲波流速傳感器測量流速V，利用壓力式水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為：

Q=V×S，其中V---流速 S---過流面積 Q---瞬時流量

由于采用了速度面積法測流，其可以適用于任何形態的斷面

產品特點：

◆通信功能：支持GPRS，短消息，衛星，433，以太網等多種通信方式。

◆工作模式：支持實時在線以及定時喚醒等工作方式。

◆采集功能：水位，雨量，溫濕度，水文，流速，流量，風速風向，閘位，電池電壓等數據，其他傳感可定制。

◆圖片抓拍功能：支持4個工業相機抓拍上傳。

◆遠程管理功能：支持遠程配置，遠程升級，遠程重啟等遠程維護功能。

◆報警功能：水位雨量，門限報警。

◆存儲功能：自帶flash存儲以及TF卡，可永久存儲歷史數據，掉電不丟失。

◆本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。

◆支持多個3中心，可實現”一包多投“功能

◆可支持256GB容量TF卡，可作為海量數據存儲器使用。

◆寬電壓設計，具有反接保護和短路保護功能。

◆所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。

◆支持主備信道切換，以及GPRS短信同時上報（短信內容格式可定制）。

◆安全報警功能：支持柜門開啟報警

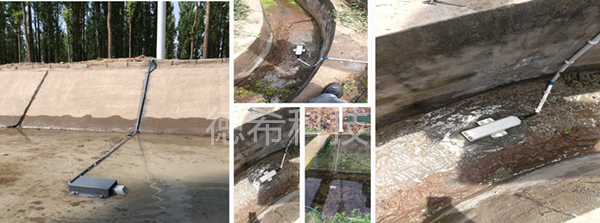

現場安裝案例：

徳希云平臺

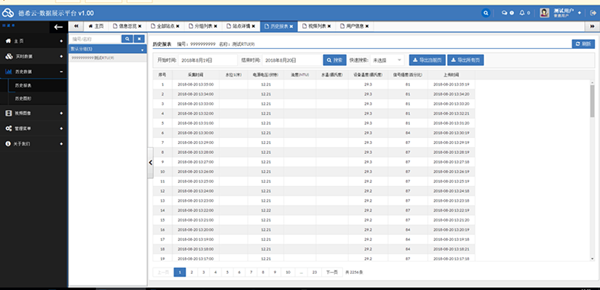

徳希云數據展示平臺：主要用于展示各個站點的水位、流速、流量、氣象、墑情、空氣溫濕度等信息。其功能為：站點的管理，全部站點實時數據的查看，單個站點的實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線的導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。遙測終端機支持的協議是SL651-2014S水文通訊規約
